该模具一共由8个行位成型。

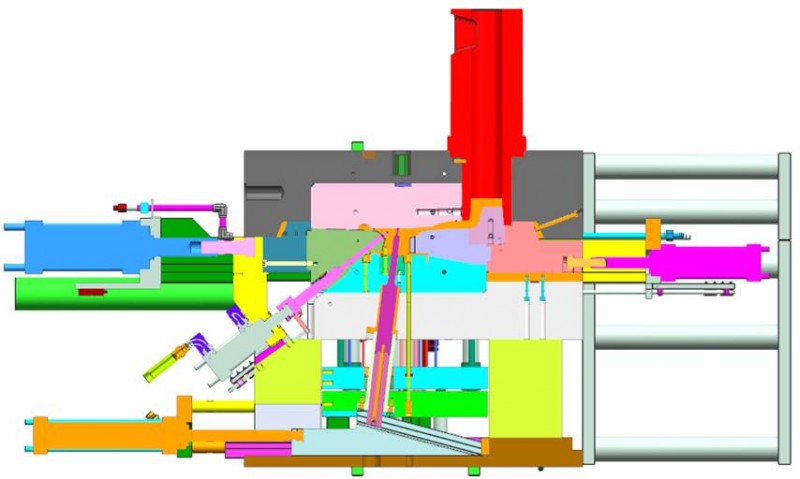

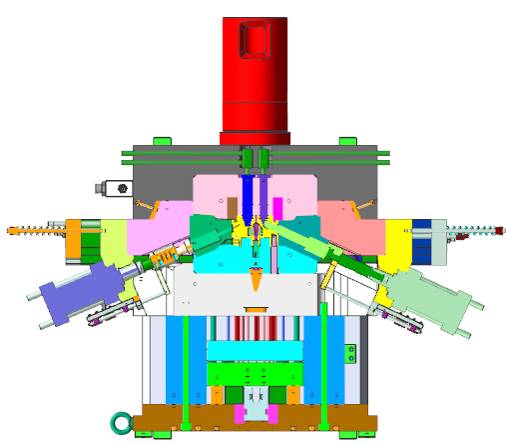

动模部分的行位内有较斜度孔位成型，这样的大角度使得如何设计固定行位使行位镶针不退位，使行位稳定运行尤为重要，如图所示，此项目我们采用液压+机械行位，依靠机械力固定行位结构，经测试验证，

种固定方式模具运行稳定，达到了预期的设计效果

所有孔位成型可减少铸件内部砂孔。

模穴数量：1*1

行位数量：8

模具结构：2板模

机台吨位：800T-950T

模具尺寸(mm)：812*650*759

模具交期： 52天
